Zur besseren Veranschaulichung, zeigen wir Ihnen verschiedene Möglichkeiten

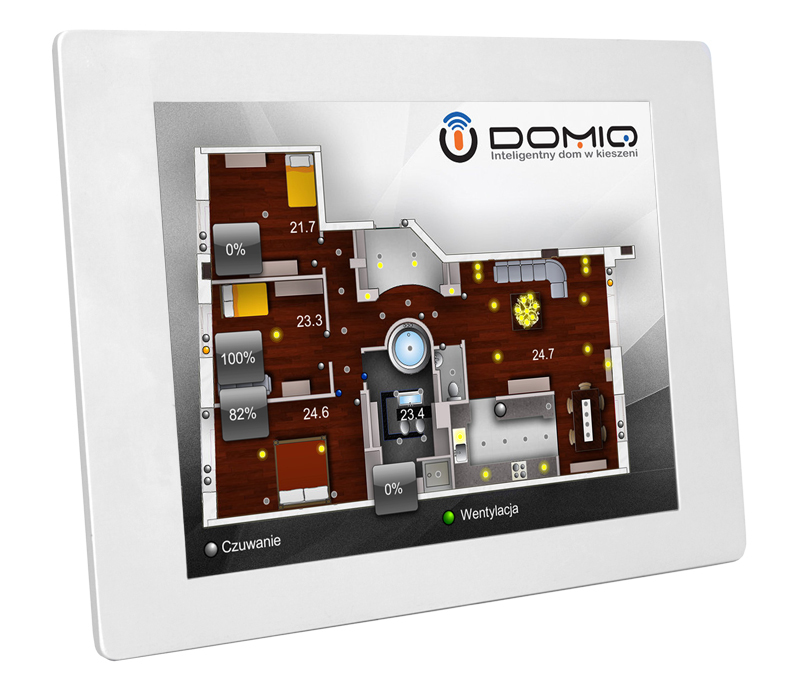

Das Grafik-Touch-Modul

Das Grafik-Touch-Modul ist in verschiedenen Grössen erhältlich und wird überlicherweise an einem zentral Punkt im Gebäude installiert um die gesamte Steuerung des Gebäudes zu realisieren und Zustandsabfragen anzuzeigen.
Nach der Konfiguration und Installation der Software arbeitet das Modul unabhängig und autark von PC gestützten Systemen und bedient unter anderem Beleuchtungssysteme, aktive Belüftungssysteme, Zugangskontrollen, Bewässerungssystme, Überwachungsanlagen, Brandmeldeanlagen, Mediensysteme, Heizungs- und Klimaanlagen, Kommunikationssysteme.

Multi Room Controll

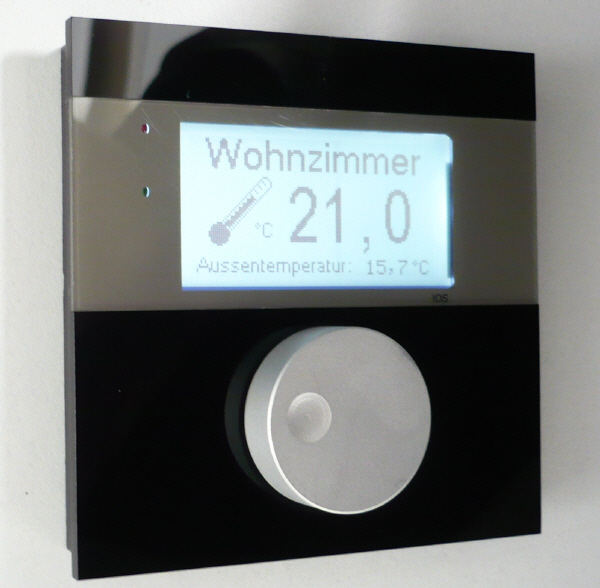

Die RoomControl SC ist ein kombiniertes Anzeige- und Bedieninstrument mit einem hintergrundbeleuchteten grafischen Display und einem „ Spin and Click " Bedienrad.
Über das Bedienrad kann zu 16 verschiedenen Funktionsseiten navigiert werden.
Es können alle am LCN betriebenen Komponenten wie Jalousien, Fensterläden, Markisen, Beleuchtungseinrichtungen, Heizungsgeräte o. ä. direkt angesprochen werden.
Betriebszustände von Lampenausgängen, Türkontakten, Relais, Binäreingängen o .ä. können auf dem Display grafisch und alphanumerisch dargestellt werden.

Tableau mit OLED Display

Elegantes Glastastenfeld (GlasTouch) mit 10 Tasten. Die Berührungsflächen sind kapazitiv, also keine mechanischen Kontakte, keine Verschleißteile. Eine safte Berührung reicht aus. Die geringe Tiefe zusammen mit der edlen Optik ergibt ein Bedienfeld der besonderen Art. Es ist frei beschriftbar, mit Texten oder Symbolen. Die blaue Hintergrundbeleuchtung (abschaltbar) erleichtert das Finden bei Nacht und gibt dem Raum eine dezente, individuelle Ausleuchtung.
Das 2,8"-TFT-Display erlaubt die Darstellung von bis sechs Symbolen (aus dem Vorlagen-Pool), die freiwählbare LCN-Ereignisse farbig anzeigen können. Sowie bis zu vier frei beschriftbare Texte, die freiwählbare LCN-Ereignisse oder LCN-Werte farbig anzeigen können. Die vier Tasten um das Display sind frei beschriftbar, angezeigt auf dem Display. Die Anzeige ist so kontrastreich, dass sie auch aus der Raummitte gut ablesbar ist.
Die integrierte Schaltuhr mit 96 frei wählbaren Ereignissen erlaubt das Auslösen von Kommandos nach Uhrzeit. Die Schaltzeiten sind auch manuell am Display änderbar und damit auch für den Anwender erreichbar.
Lieferbar in Weiß und Schwarz (bitte bei Bestellung angeben). Für besondere Ansprüche sind auf Anfrage auch andere Farb-Varianten möglich.

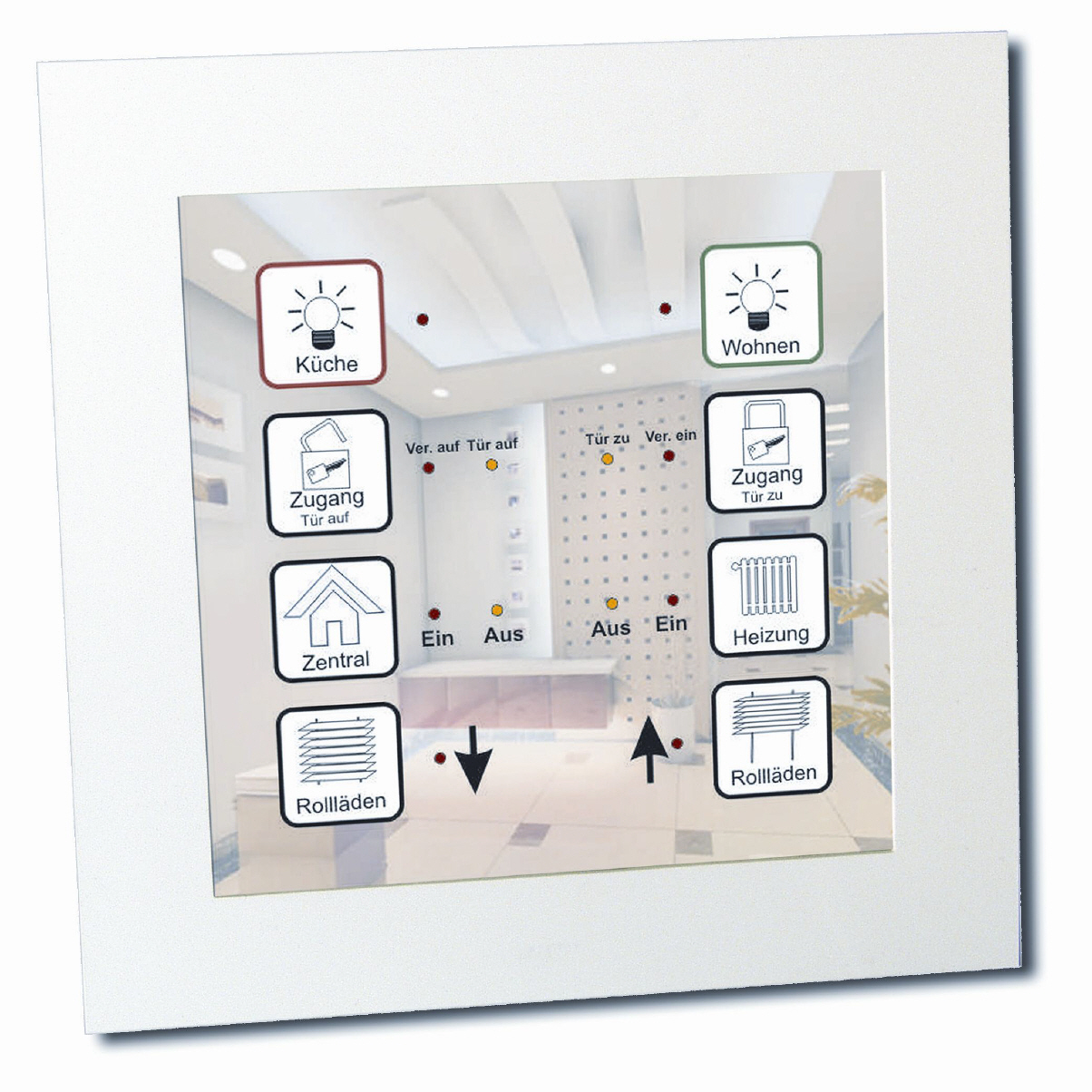

Tasten Tableau

Dieses Kapazitive Tableau hat 8 große Tasten, 12 LEDs zur Darstellung von Statusinfos und eine Bargraf-Anzeige für veränderliche Werte (Temperatur usw). Die Größe des Tableaus erlaubt eine komfortable Bedienung, unterstützt durch die Möglichkeit der individuellen Beschriftung. Die Berührungsflächen haben keine mechanischen Kontakte, keine Verschleißteile. Zusammen mit der Glasscheibe ist damit auch ein Einsatz in rauher Umgebung möglich. Der weiße Kunststoff-Rahmen paßt sich der Umgebung dezent an. Für besondere Ansprüche sind - auf Anfrage - Rahmen aus Edelstahl, Messing (poliert) usw möglich

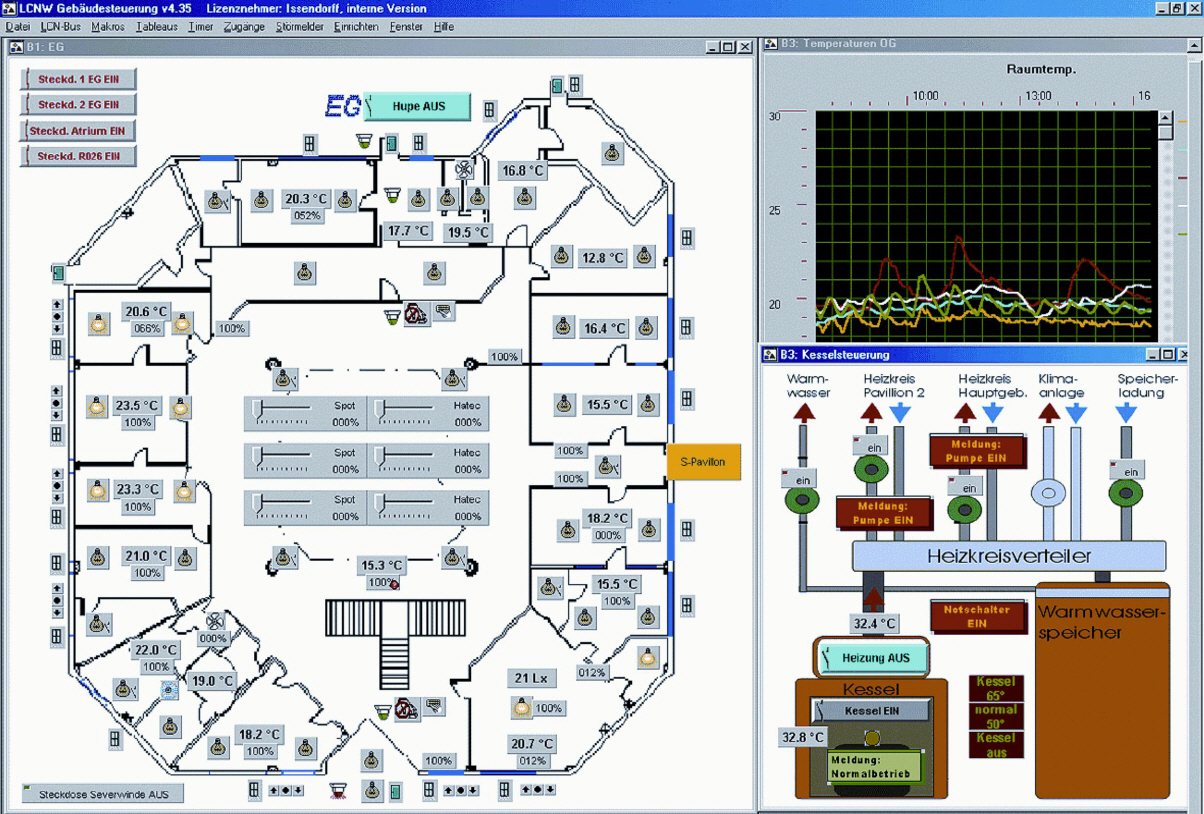

Visualisierungssoftware

Software für den Anwender. Dieses Windows-Programm dient zur zentralen Steuerung der LCN-Komponenten. Dabei kann einerseits der Status von Komponenten angezeigt werden (Ist noch irgendwo Licht an), zum anderen können die Komponenten auch gesteuert werden: So kann von dieser zentralen Stelle aus - einfach per Mausklick - das Licht ausgemacht werden. Die grafische Darstellung erlaubt große Freiheit bei der optischen Gestaltung der Bedieneroberfläche: So kann z.B. der Grundriß des Gebäudes als Hintergrund eingefügt werden. Die Symbole sind frei wählbar und können mit individuellem Text versehen werden. Auch Sound kann beliebig eingefügt werden. Die Bedienung der Software ist damit denkbar einfach, ein Mausklick genügt. Die Software unterstützt aber auch TouchScreen: So wird das Kommando einfach per Fingertipp ausgeführt (benötigte Schnittstelle beachten).

WEB Server

Mit diesem WEB Servermodul das in der Verteilung auf eine Hutschiene montiert wird können Sie nach der Konfiguration mit allen Webbrowserfähigen PC´s wie auch tablet PC´s und smartphone´s auf Ihr LCN-BUS zugreifen.
Im Webbrowser wird die zuvor konfigurierte grafische Oberfläche mit allen Statusinformationen angezeigt und Kommandos können ausgeführt werden.
Desweiteren können Sie mit Ihrem Iphone eine kostenlose APP im APP-Store downloaden und ebenfalls eine Steuerung in einer Ordnerstruktur realisieren.
